跳跃表（SkipList）从原理到实现

数组与链表

数组和链表是非常基础的两种数据结构，链表每次查找都需要从头结点开始线性遍历，时间复杂度是O(n)。而数组通过维护元素顺序可以使用二分查找，查找的时间复杂度是O(lg(n))。查找效率方面数组完胜链表。

但是由于数组插入或删除元素时必须要移动所有受影响的节点，所以时间复杂度是O(n).并且数组的长度是固定的，当空间不够时需要重新分配内存。而链表插入和删除元素只需要改动少量指针即可，时间复杂度是O(1)。但是因为插入和删除一半都需要先查找元素，所以实际上链表的插入和删除时间复杂度还是O(n)。

今天介绍一种基于链表的数据结构 —— 跳跃表(Skiplist)，在保持链表便于插入、删除的特性同时，可以把查找、插入、删除的时间复杂度降到O(lg(n))。

跳跃表的原理

数组能够实现查找时间复杂度O(lg(n))，主要是因为二分查找每次都可以排除一半的元素，那么链表有没有办法也每次排除一半的元素呢？

显然，原生的链表每次只能排除一个元素(当前元素），想要排除一半的元素需要满足两个条件，首先是链表必须是有序的，其次是能够访问到最中间的元素，这个其实就是数组二分查找的原理。

让链表有序是一个比较容易实现的需求，那么如何访问到最中间的元素呢？我们可以使用一个外部节点来保存中间节点。

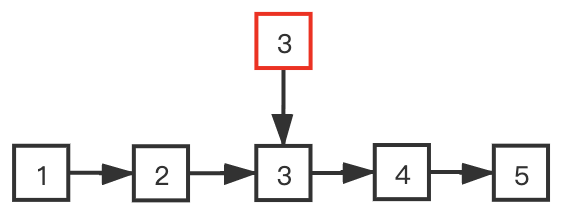

比如上图是一个有5个元素的有序链表，红色的元素3指向了中间的元素3，如果我们想要查找4，通过和中间元素3进行比较，很容易判断要查找的元素在3的右侧，那么就排除了3左侧的所有节点了。

上面的链表只有5个元素，那如果链表有更多的元素，比如8个元素呢？显然一个外部节点只能完成一次元素排除，如果想每次访问都能排除一半的元素，即需要更多的外部节点了。

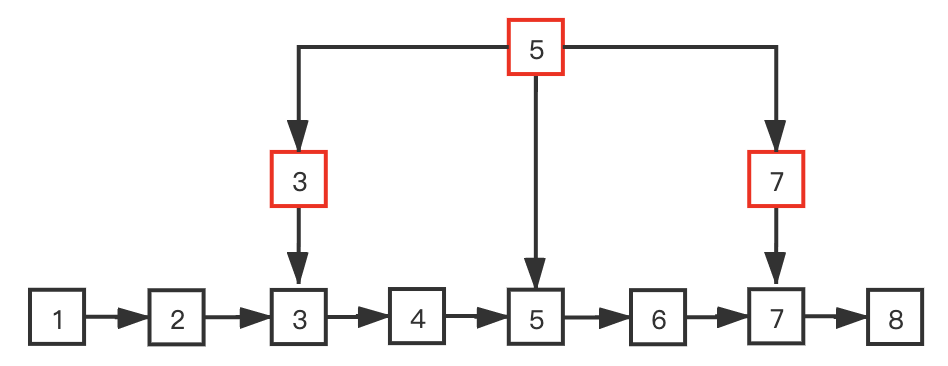

比如上图链表中有8个元素，总共使用了3个外部节点，外部节点分成了两层，通过和最上层外部节点元素5比较，我们可以排除掉一半的元素，剩下的元素和元素3或者元素7比较，可以再排除掉一半的元素。

类似的，如果元素更多的话，可以使用更多的外部节点，用更多的层来管理外部节点。

可以看到，通过添加外部节点，我们可以实现每次排除一半的元素，那么和二分查找类似，最终可以实现查找时间复杂度为O(lg(n))。

跳跃表的实现

上面使用外部节点作为例子来演示了跳跃表查找加速的原理，但是如果直接按照上面的方式来实现的话，外部节点的管理和查找操作都很复杂，难以实现。

所以实际实现时，会把每一层的外部节点也使用有序链表的方式来管理，并且给每个链表添加一个假的头结点和尾节点，方便查找和判断是否到达了链表尾部。

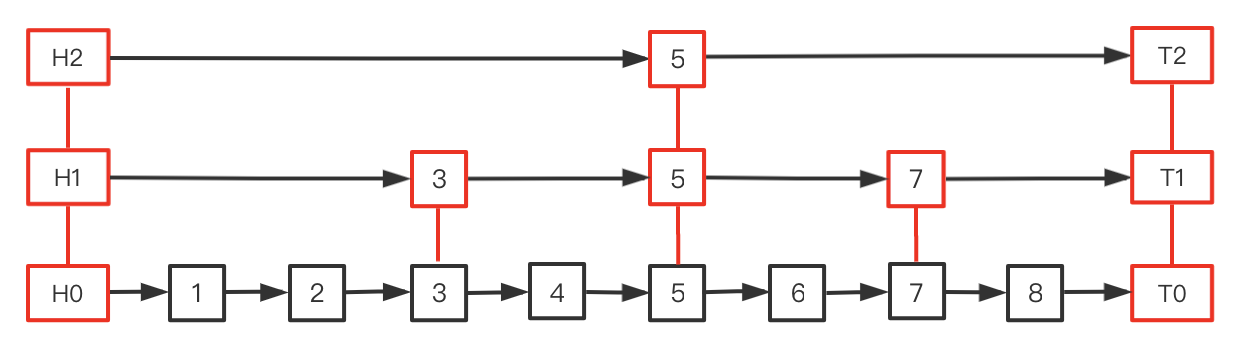

最后我们的跳跃表应该是这样的

可以看到，每层的节点都变成了一个链表，越往上层，链表的元素个数越少。每层的链表都包含头结点Hx和尾节点Tx。

那么多少层链表的效率最高呢？这个取决于最下层链表的元素数量，为了实现时间复杂度O(lg(n))。每层链表的元素数量（不含头尾节点）应当是其下层元素数量的二分之一，并且最上层链表的元素数量为1。那么很容易计算出最佳的层数是 lg(N)，N是链表最底层的元素数量，也就是链表的实际元素数量。比如有8个节点，那么层数应当是lg(8) = 3;

查找元素

查找时，以最高层的头结点H2节点为起点，比较搜索的元素X和右侧元素Y的大小，根据判断结果决定是返回Y (X == Y)，还是在Y的左侧继续搜索(X < Y)，或者是在Y的右侧搜索(X > Y)。重复这个过程，直到找到X或者确定X不存在。

假设X=4，那么第一步比较X和H2的右侧元素5，X < 5，所以在5的左侧查找，切换到下一层，起点由H2变为H1，比较X和H1的右侧元素3，X > 3，所以应当在3的右侧查找，切换到下一层，起点由H1变为元素3，比较X和元素3的右侧元素5。X < 5，所以在元素5的左侧查找，起点切换到第0层的元素3（刚才是第1层的元素3），比较X和3的右侧元素4，X==4，找到了X。

如果 X = 4.5 呢？显然前面的过程和X=4时是一样的，但是当起点切换到第0层的元素3时，比较X和3右侧的元素4，发现 X > 4，由于此时已经在第0层了，无法继续往下搜索了，所以可以判断元素 X = 4.5 是不存在的。

插入元素

插入元素时，先确定插入位置，然后修改前后的指针即可。但是这样存在一个问题，当插入元素越来越多时，上层的链表显然无法再实现均匀地二分了，那么查找的效率就会降低。

是否可以在每次插入的时候重新组织上层链表，让上层链表元素可以均匀地对下层链表进行二分呢？答案显然也是不行的，因为这样每次插入的时间复杂度就变成O(n)了。跳跃表也常被称为是基于概率的数据结构，所谓基于概率就是在这里涉及到的。

简单来说就是通过概率的方式，让每层链表元素的数量是其下层元素数量的1/2，只要让每个第N层的节点有1/2的概率进入第N+1层即可。当元素数量足够多时，第N+1层的链表元素可以近似均匀地分割第N层的元素了。

我们在插入一个新的元素时，首先把元素插入到最低层，即第0层，然后让其有二分之一的概率（比如通过随机数）进入第1层，如果进入了第1层，再让其有1/2的概率进入第2层，依次类推。如果当前层已经是允许的最高层，就在当前层停下。

实际实现时，是先基于概率计算这个元素最高到哪一层，比如元素最高到M层，就把元素插入到第0层到第M层之间（含第M层）的每一层。

删除元素

删除元素比较简单，查找到元素后，把该元素在每一层的节点都删除即可。因为每个元素在第N层的概率都是相同的，所以删除元素时不会影响到多层链表的分布概率。

代码实现

实际代码实现时，为了提高性能并减少存储开销，并不会真的创建多层链表，每个元素实际只会有一个节点，节点除了保存元素的值，还有一个指针数组next，用于保存元素在不同层的链表关系。next[i]指向元素在第i层的右侧元素。如果next[i]为空，表示第i层没有当前元素。如果next[i]指向了元素A，表示当前元素在第i层的右侧元素是A。具体代码实现如下：

#include <stdio.h>
#include <cstring>
#include <random>
#include <vector>

const int kMaxLevelNum = 12;

struct Node
{
  int value_;
  Node *next_[kMaxLevelNum];
};

class Skiplist
{
public:
  Skiplist()
  {
    //每层都创建头尾节点
    head_ = new Node();
    head_->value_ = -1;
    auto *tail = new Node();
    tail->value_ = 1;
    memset(tail->next_, 0, kMaxLevelNum * sizeof(void *));
    for (int i = 0; i < kMaxLevelNum; i++)
    {
      head_->next_[i] = tail;
    }
  }

  bool search(int target)
  {
    Node *prev[kMaxLevelNum];
    //FindEqual会查找目标节点，并保存每层的前置节点
    return FindEqual(target, prev) != nullptr;
  }

  void add(int num)
  {
    Node *prev[kMaxLevelNum];
    //FindGreaterOrEqual会找到大于等于目标值的最小节点，并保存每层的前置节点
    Node *ge_node = FindGreaterOrEqual(num, prev);
    Node *node = new Node();
    node->value_ = num;

    int height = RandomHeight();
    for (int i = 0; i < height; i++)
    {
      node->next_[i] = prev[i]->next_[i];
      prev[i]->next_[i] = node;
    }
  }

  bool erase(int num)
  {
    Node *prev[kMaxLevelNum];
    //先查找再删除
    auto *ge_node = FindEqual(num, prev);
    if (ge_node == nullptr)
    {
      return false;
    }

    for (int i = 0; i < kMaxLevelNum; i++)
    {
      if (ge_node->next_[i] == nullptr)
      {
        break;
      }
      prev[i]->next_[i] = ge_node->next_[i];
      ge_node->next_[i] = prev[i];
    }
    delete ge_node;
    return true;
  }

  //分层当前的跳跃表，这个主要是为了让输出可视化，不涉及到跳跃表的插入、删除、查找。
  void PrintAll()
  {
    auto* cur_node = head_->next_[0];

    int counter = 1;
    std::vector<Node*> node_list;

    std::string debug_str[kMaxLevelNum];
    for(int i=0; i<kMaxLevelNum; i++)
    {
      debug_str[i] += "|";
    }

      printf("%p, ",head_);
    while (cur_node->next_[0] != nullptr)
    {
      char buf[100];
      sprintf(buf, "%-2d", cur_node->value_);
      debug_str[0] += " -> ";
      debug_str[0] += buf;
      node_list.emplace_back(cur_node);
      printf("%p, ",cur_node);
      cur_node = cur_node->next_[0];
    }
       printf("%p, ",cur_node);
    printf("\n");
    debug_str[0] += "-> |";

    cur_node = head_;
    for(int i=1; i<kMaxLevelNum; i++)
    {
      debug_str[i] = "|";
      auto* cur_left_node = head_;
      for(auto* node: node_list)
      {
        printf("node: %p, left: %p, left->next[i]: %p\n", node, cur_left_node, cur_left_node->next_[i]);
        printf("node: %d, left: %d\n", node->value_, cur_left_node->next_[i]->value_);
        if(node == cur_left_node->next_[i])
        {
          printf("true\n");
          char buf[100];
          sprintf(buf, "%-2d", node->value_);
          debug_str[i] += " -> ";
          debug_str[i] += buf;
          cur_left_node = node;
        }else
        {
          printf("false\n");
          debug_str[i] += "------";
        }
      }
      debug_str[i] += "-> |";
    }
    for(int i=kMaxLevelNum-1; i>=0; i--)
    {
      printf("level: %d: %s\n", i, debug_str[i].c_str());
    }
    printf("\n");
  }

private:
  Node *head_;
  int cur_max_level_ = 0;

  int RandomHeight()
  {
    static std::mt19937 mt_rand(0);
    int height = 1;
    while (height < kMaxLevelNum and mt_rand() & 0x1)
    {
      height++;
    }
    return height;
  }

  Node *FindEqual(int target, Node **prev)
  {
    Node *ge_node = FindGreaterOrEqual(target, prev);
    if (ge_node->next_[0] != nullptr and ge_node->value_ == target)
    {
      return ge_node;
    }else
    {
      return nullptr;
    }
  }

  //返回值应当是比key大的最小的数，prev是一个长度为kMaxHeight的数组，保存每层比key小的数的指针。最后是要利用这个指针把当前的key嵌入进去的。
  Node *FindGreaterOrEqual(int target, Node **prev)
  {
    int level = kMaxLevelNum - 1;
    Node *cur_node = head_;
    while (true)
    {
      auto *next = cur_node->next_[level];
      if (next == nullptr) // right edge
      {
        return cur_node;
      }else if (next->next_[level] == nullptr or next->value_ >= target)
      {
        //right node is right edge or is larger
        if (level == 0)
        {
          prev[level] = cur_node;
          return next;
        }else
        {
          prev[level] = cur_node;
          level--;
        }
      }else //(next->value_ < target)
      {
        cur_node = next;
      }
    }
  }
};

int main()
{
  auto *obj = new Skiplist();
  const char *name[3];
  name[0] = "add";
  name[1] = "erase";
  name[2] = "search";

  obj->PrintAll();
  for (int i = 0; i < 30; i++)
  {
    int which = rand() % 3;
    int num = rand() % 100;
    printf("i:%d, %s(%d)\n", i, name[which], num);
    switch (which)
    {
    case 0:
      obj->add(num);
      break;
    case 1:
      obj->erase(num);
      break;
    case 2:
      obj->search(num);
      break;
    default:
      break;
    }
  }
  obj->PrintAll();
  return 0;
}
